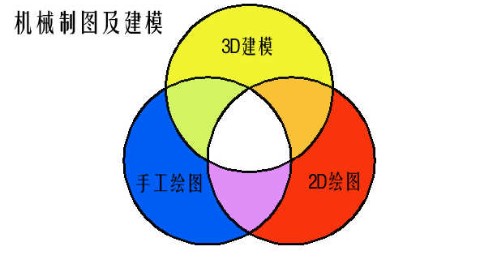

课程简介在1903年我校建校初期，制图就是机器、化学制造、图绘等专业科的重要课程。1952年学校转为面向石油工业服务，为油田和炼厂服务的机械、电气、热工、化工类专业都将制图课作为重要的技术基础类课程，密切结合企业实际工作需要，培养学生综合性职业能力和严谨的工作作风。课程目标通过《机械制图及建模》课程的学习，学生要具备以下5个方面的能力：（1）了解现行机械制图和技术制图国家标准，具备正确...

教学单元

第1章平板类零件图及建模
- 01-01
  制图基本知识和技能
- 01-02
  利用AutoCAD绘制平板类零件图
- 01-03
  平板类零件的3D建模
第2章平面立体的三视图及建模
- 02-01
  平面立体三视图
- 02-02
  利用AutoCAD绘绘制平面立体三视图
- 02-03
  平面立体的3D建模
第3章曲面立体的三视图及建模
- 03-01
  曲面立体的三视图
- 03-02
  利用AutoCAD绘制曲面立体的三视图
- 03-03
  曲面立体的3D建模
第4章组合体的三视图及建模
- 04-01
  组合体的三视图
- 04-02
  利用AutoCAD绘制组合体的三视图
- 04-03
  组合体的3D建模
第5章机件的视图及建模
- 05-01
  机件的表达方法
- 05-02
  利用AutoCAD绘制机件的视图
- 05-03
  机件的3D建模
第6章常用机件及结构要素的特殊表示法及建模
- 06-01
  常用机件及结构要素的特殊表示法
- 06-02
  利用AutoCAD绘制常用件和标准件的视图
- 06-03
  常用件及标准件的3D建模
第7章零件图及建模
- 07-01
  典型零件的表达方案、尺寸标注和技术要求
- 07-02
  利用AutoCAD绘制零件图
- 07-03
  典型零件的3D建模
第8章装配图及建模
- 08-01
  部件的装配图
- 08-02
  部件的3D建模
- 08-03
  利用3D建模软件生成部件的装配图
第9章轴测图
- 09-01
  轴测图
- 09-02
  AutoCAD的轴测图功能
- 09-03
  Solidworks的视图样式
第10章制图测绘实训
- 10-01
  制图测绘实训
- 10-02
  CAD实训
- 10-03
  3D建模实训
